設備用途

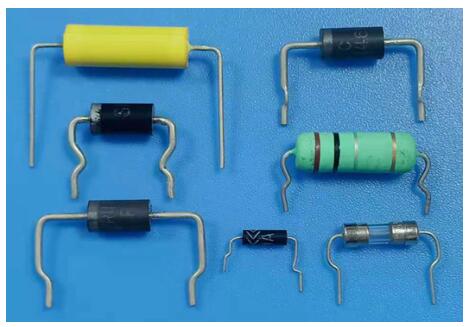

編帶和散件電阻/二極管等軸向元件立式/臥式雙K成型及切腳

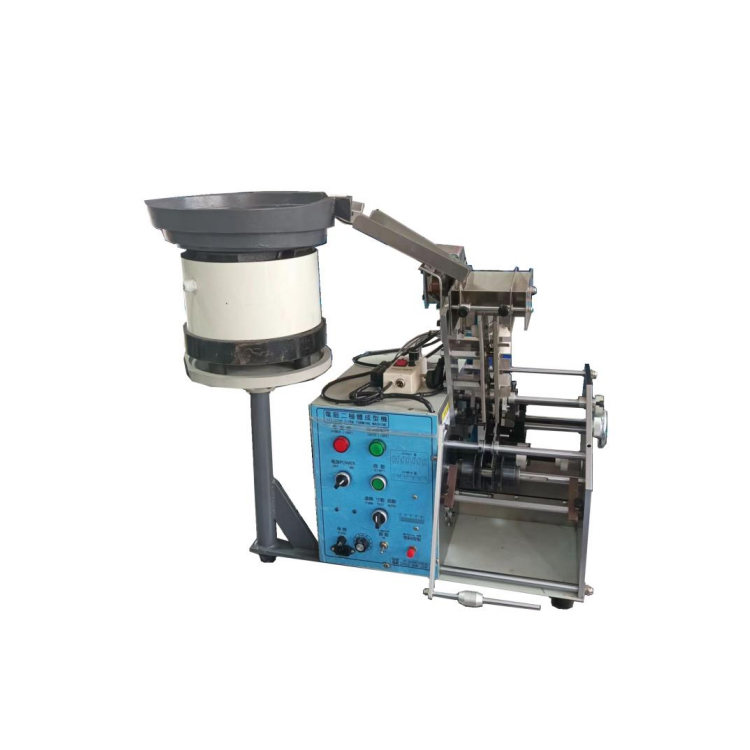

設備簡介
1、齒輪、凸輪、槽輪、撥輪組合全機械結構；
2、散裝物料通過振動盤、S形排列下行軌道送入主機；
3、編帶物料通過掛料齒輪滾動圓刀組合將物料送入、紙帶切開，二次切腳后元件由分度盤依次送入模具結構，完成臥式彎腳、雙K腳成型、退料；
4、電機驅動，速度固定 ；
5、設有自動和寸動選擇；
6、跨距和腳長尺寸均可調,架高高度固定尺寸；
設備配置及參數
刀具材質：日本SKD11
鈑金工藝：高溫噴粉/表面陽極/硬鉻
電 器：歐姆龍/德力西
電機功率: 120W
電 源：220VAC/50HZ
外形尺寸：L850xW560xH760mm
重 量：115Kg
加工效率：6600 pcs/H
說明：BT-101M/F適用于加工編帶元件；
BT-101MBK/FBK適用于加工散裝及編帶元件；

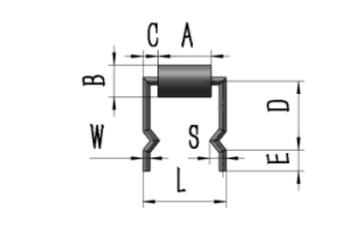

單位：m/m
|
|
A |
本體長度 |
3.8~20 |
可調 |
|
B |
本體大小 |
1.8~9 |
可調 |
|
|
C |
肩距 |
1.2(Min) |
可調 |
|
|
D |
高度 |
5~12.5 |
固定不可調 |
|
|
|
E |
腳長 |
可調 |
可調 |
|
S |
支持點 |
2~3 |
||
|
L |
兩腳寬度 |
A+2C |
可調 |
|
|
W |
線徑 |
0.4~1.3 |
0.4~0.8共用 0.9~1.3共用 |

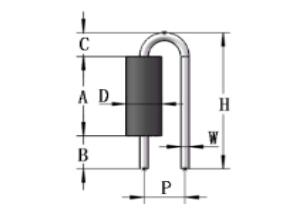

單位：m/m
|
|
A |
本體長度 |
3.8~20 |
可調 |
|
B |
本體大小 |
2.3~9 |
可調 |
|
|
C |
肩高 |
1.2(Min) |
可調 |
|
|
|
D |
兩腳跨距 |
5(Min) |
可調 |
|
H |
腳長 |
3(Min) |
可調 |
|
|
W |
線徑 |
0.4~1.3 |
0.4~0.8共用 0.9~1.3共用 |
